安全泄壓閥
更新時間:2021-04-29 17:54:27 字號:T|T
根據系統的工作壓力能自動啟閉,一般安裝于封閉系統的設備或管路上保護系統安全。
當設備或管道內壓力超過泄壓閥設定壓力時,即自動開啟泄壓,******設備和管道內介質壓力在設定壓力之下,保護設備和管道,防止發生意外。

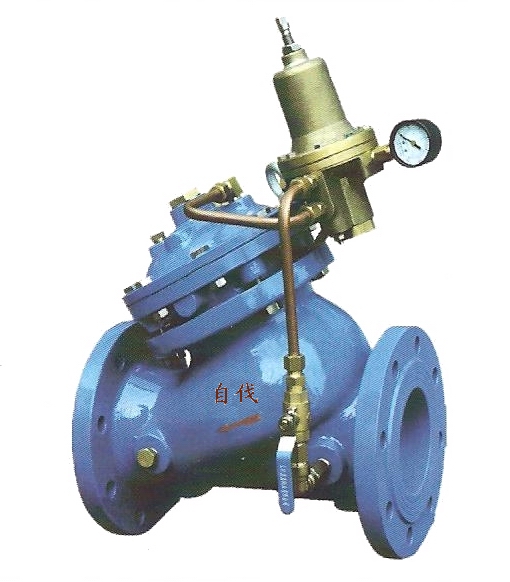

泄壓閥是由針形閥I、壓力表2、主閥3、導閥4及連接管等部件組成。
它是水力控制閥的一種。主閥被隔膜分成上、下兩部分,隔膜下腔為水流通道,上腔為控制室,由它來控制主閥閥瓣的啟閉。導閥本身***是一個泄壓閥,它也有控制室和水流通道,閥瓣啟閉由控制室控制。針形閥即節流閥,它控制著連接管中水的流量。 [1]
在消防給水系統運行過程中,主管道水流方向自左向右,一路控制水進入導閥控制室,當水的壓力小于設定泄壓值時,導閥彈簧的推力大于水的壓力,導閥閥瓣處于關閉狀態。另一路控制水經節流針形閥進入主閥上腔后產生一個靜壓,上腔的壓強和生流道內的壓強相等。由于主閥閥瓣上平面大于下平面,所以上腔對閽瓣的壓力大于主流道內水對問瓣的推方,使主閥處于關閉狀態。如果主管道水流壓力升高并超過設定的泄壓值,經控制管進入導管控制室的水流壓力增加,水的壓力大于彈簧推力 此時導閥被打開,主閥上淀開始泄壓。由于受節流閥節制,補水不足,造成主閥上腔壓力減小,主閥同瓣下髓冰。流推力大于上腔壓力,閥瓣上升,主閥打開迅速泄壓。由于上述過程是在瞬間完成的,所以室內消防給水系統在發生超壓時,不會造成危害。 [1]
如果主管道水流壓力繼續增加,導閥開啟量也隨之加大 使得主閥上腔與下腔的壓差更大,主閥開啟量也越大,系統泄壓更快。反之,如果主管道水流壓力減小(如室內消火栓使用個數增加或開啟噴頭個數增多時),導閥控制室壓力隨之減小,導閥開啟量變小。主閥上腔壓力增大,主閥閥瓣詢下關小,使主管道水流壓力穩定在系統設計。
